Тепловые завесы

Тепловая завеса (называемая также воздушная завеса или воздушно-тепловая завеса) предназначена для защиты помещений от проникновения холодного воздуха через открытые проемы — окна, двери, ворота и т.п.

Конструкция тепловой завесы достаточно проста — внутри металлического корпуса размещены двигатель с вентилятором и нагревательный элемент. Тепловая завеса обычно устанавливается сверху (над проемом) и создаёт мощный поток воздуха, направленный вниз. Эта невидимая преграда не дает холодному воздуху попасть внутрь помещения. Воздушная завеса будет полезна и летом — она поможет удержать в помещении прохладный воздух и не допустить попадания в помещение пыли и насекомых.

Несмотря на простоту конструкции тепловых завес, их выбор значительно сложнее выбора обогревателя воздуха. С этой точки зрения они ближе к системам вентиляции, которые требуют профессионального расчета и проектирования. Далее мы расскажем об основных параметрах и особенностях воздушных завес. Этой информации вам будет достаточно, чтобы сделать правильный выбор тепловой завесы.

Высота установки

Одна из основных характеристик, на которую необходимо обращать внимание при выборе тепловой завесы — это высота установки, то есть расстояние от нижнего края тепловой завесы до пола. При стандартной установке это расстояние равно или чуть больше высоты защищаемого проема.

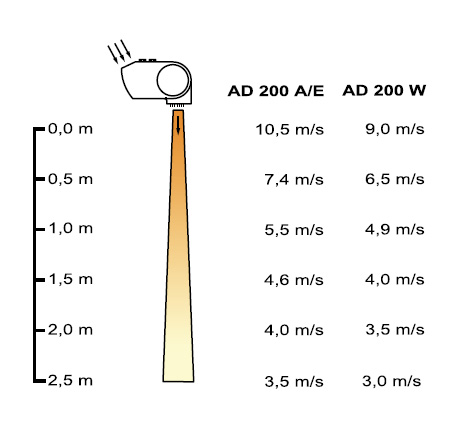

Высота установки определяется «качеством» и скоростью воздушного потока на выходе из завесы. Правильно спроектированная завеса должна создавать равномерный поток воздуха определенной ширины, который имеет скорость 8 — 10 м/с на выходе из сопла завесы и около 3 м/с на уровне пола. Создание такого потока требует применение сложного в изготовлении и потому дорогого центробежного вентилятора. Цена тепловой завесы напрямую зависит от параметров этого вентилятора  — его длины, скорости вращения, формы лопаток, качества балансировки и т.п. Именно они определяют производительность по воздуху, которая показывает, какой объем воздуха прогоняет через себя завеса за один час. Например, тепловая завеса для стандартного дверного проема, имеющего высоту 2 метра и ширину около 80 см, должна иметь производительность не менее 800 — 900 кб.м/ч. Заметим, что чем длиннее завеса, тем выше должна быть ее производительность при одинаковой высоте установки.

Если тепловая завеса будет установлена выше, чем рекомендовано, она не сможет создать воздушный поток с заданными параметрами, и через нижнюю часть проема в помещение будет проникать холодный воздух. Высота установки всегда приводится в технических каталогах, однако из-за того, что каждый производитель использует свою методику для ее расчета, может оказаться, что однотипные тепловые завесы разных производителей имеют разную высоту установки. Мы рекомендуем придерживаться методики компании Frico — признанного лидера в области разработки и создания тепловой техники. На практике, для определения «истинной» высоты установки некой тепловой завесы достаточно выбрать из модельного ряда Frico тепловую завесы с аналогичными характеристиками (в данном случае имеет значение длина завесы и производительность по воздуху).

Иногда для уменьшения себестоимости оборудования производители идут на разные ухищрения. Например, вместо одного вентилятора длиной 80 см устанавливают два коротких — по 30 — 35 см и между ними располагают двигатель. Такая конструкция приводит к провалу в средней части воздушного потока. Иногда для повышения скорости потока воздуха выходное сопло завесы делают очень узким — это позволяет снизить производительность завесы, сохранив высокую скорость воздушного потока. Однако узкий поток воздуха становится неустойчивым, и любой порыв ветра легко преодолеет такую преграду.

Длина тепловой завесы

Длина тепловой завесы должна быть равна или немного больше ширины защищаемого проема. Например, для стандартных дверей достаточно завесы длиной 800 — 900 мм, для ворот автомойки нужна более длинная завеса — до 1.5 — 2 метров. Если проем очень широкий, можно установить несколько тепловых завес вплотную друг к другу, однако в этом случае в районе их стыка возможно уменьшение скорости воздушного потока. Для широких проемов возможна установка вертикальных тепловых завес, которые устанавливаются сбоку от проема.

Мощность тепловой завесы

Под мощностью тепловой завесы понимается мощность встроенных нагревательных элементов, так как мощность, потребляемая вентилятором, достаточно мала. В отличие от обогревателей воздуха, мощность тепловой завесы не является определяющей характеристикой, поскольку защитные свойства воздушного потока определяются его скоростью, а не температурой. Тем не менее, большинство тепловых завес имеет нагревательные элементы, благодаря которым тепловая завеса может не только отсекать наружный воздух, но и нагревать воздух в помещении. Если в помещении нет центрального отопления, то для его обогрева необходимо около 1 кВт на 30 кб.м (1 кВт на 10 кв.м при трехметровых потолках). Если же помещение отапливается, то можно выбрать тепловую завесу небольшой мощности или вообще без функции обогрева (тогда это будет не тепловая, а воздушная завеса). При мощности свыше 5 — 6 кВт тепловые завесы требуют трехфазного электропитания.

Водяные тепловые завесы

Электрические тепловые завесы в качестве источника тепла для нагрева воздуха используют электрическую энергию. Однако при больших мощностях целесообразнее использовать водяное отопление. В этом случае применяют водяные тепловые завесы, которые имеют не электрический, а водяной калорифер. Водяные завесы требуют применения более сложной системы автоматики для предотвращения замерзания и разрыва калорифера в холодное время года.

Вертикальные тепловые завесы

Традиционные горизонтальные тепловые завесы устанавливаются над защищаемым проемом. Помимо них существуют вертикальные тепловые завесы, которые устанавливаются на полу сбоку от проема, в вертикальном положении. Боковая вертикальная тепловая завеса позволяет снизить стоимость оборудования в том случае, если ширина проема существенно больше его высоты. Тогда дешевле установить одну высокопроизводительную вертикальную завесу, чем несколько менее производительных горизонтальных завес. Тем более что в отличие от горизонтальных завес, длина вертикальной завесы может составлять только 75 — 80% от высоты проема.

В зависимости от места установки относительно проема вертикальные завесы бывают «левые», «правые» и универсальные (их можно устанавливать как слева, так и с права от проема). Так же существуют промышленные завесы, которые допускают как горизонтальную, так и вертикальную установку. Заметим, что устанавливать тепловую завесу в положении, для которого она не предназначена нельзя, так как это приведет к быстрому износу подшипников вентилятора и его поломке.

Для защиты больших проемов высотой до 5 — 8 метров могут применяться воздушные завесы, которые создают поток воздуха, направленные снизу вверх. В этом случае завеса размещается сбоку от ворот, а подача воздуха производится через специальный канал, расположенный на полу по всей ширине проема.

Аксессуары для завес

Тепловые завесы управляются с помощью встроенного или выносного (проводного или инфракрасного) пульта управления. Выносной пульт может входить в комплект, но чаще всего его нужно приобретать отдельно. С помощью пульта можно регулировать скорость вентилятора (производительность) тепловой завесы и мощность нагревательных элементов (обычно 3 — 4 ступени от 25% до 100% от максимальной мощности).

Если тепловая завеса должна автоматически поддерживать заданную температуру, к ней необходимо подключить термостат, который будет управлять включением / отключением ТЭНов в зависимости от температуры в помещении.
